在线观看视频欧美日本11,暴力糟蹋人妻HD中文字幕免费

瑞典進(jìn)口塑膠模具鋼

德松模具鋼材有限公司 > 模具鋼材 > 塑膠模具鋼 > 瑞典進(jìn)口塑膠模具鋼 >

618 HH

品牌：	一勝百ASSAB
原產(chǎn)地：	瑞典
規(guī) 格：	詳見規(guī)格參數(shù)
材質(zhì)等級(jí)：	AAA級(jí)
加工工藝：	專利冶金工藝
化學(xué)成分：	詳見成分參數(shù)
常規(guī)應(yīng)用：	注塑\|塑料\|塑膠模具

詳細(xì)信息
鋼料規(guī)格
鋼料成分

瑞典一勝百618 HH 是一種比618及718 S硬度高的預(yù)硬模具材料，硬度HB340-380。高的硬度增加了材料的耐磨損性能和抗變形能力，進(jìn)一步提高了模具的壽命。一勝百618HH模具鋼自生產(chǎn)以來一直保持高品質(zhì)、低硫量，因此材料擁有良好的拋光性及光蝕刻花性能和良好的加工性能；較高純凈度及優(yōu)良的均一性和可可靠的均勻硬度。注：德松公司提供的618HH100% 經(jīng)過超聲波探傷。
一勝百618 HH模具鋼因具備良好的適用性而被廣泛使用在熱塑性塑膠的注塑模具\(yùn)熱塑性塑膠的擠塑模具\(yùn)吹塑模具\(yùn)成型工具\(yùn)壓彎?rùn)C(jī)模(可進(jìn)行經(jīng)過火焰硬化或氮化處理)\鋁壓鑄模的樣品模具\(yùn)結(jié)構(gòu)零件軸類等上面。
其他地區(qū)類似牌號(hào)（不可替代完全性能）：
改良型P20模具鋼
改良型1.2738模具鋼

處理加工：

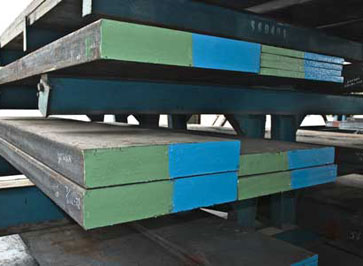

出廠狀態(tài)為淬火及回火至硬度HB340-380，色標(biāo)為藍(lán)/綠。
氮化及軟氮化：氮化后的堅(jiān)硬表面提高了材料的耐磨損和抗侵蝕能力，同時(shí)增加了表面的抗腐蝕性。為了獲得更好的效果，建議遵循以下步驟：粗加工、550℃去應(yīng)力回火、研磨、氮化。
電火花加工：如模具交付狀態(tài)是電火花加工，加工表面覆蓋著再凝固層（白層）和再淬火未回火層, 這兩層組織都很脆，影響模具的性能。當(dāng)工件表面為電火花加工，建議精加工采用低電流高頻率。為獲得最佳性能，電火花表面應(yīng)打磨拋光完全去除白層。然后將模具在550℃左右重新回火。如果模具已重新淬火，應(yīng)以低于原先回火溫度25℃再回火。
鍍硬鉻：電鍍后模具應(yīng)在180℃回火4小時(shí), 為避免氫脆現(xiàn)象的發(fā)生，電鍍應(yīng)控制在4小時(shí)以內(nèi)。
火焰及感應(yīng)淬火：一勝百618HH經(jīng)過火焰或感應(yīng)淬火表面可以達(dá)到大約HRC 50的硬度。火焰淬火后的變形程度取決于模具設(shè)計(jì)。粗加工后可直接進(jìn)行火焰硬化，然后再進(jìn)行研磨加工。

扁料厚	扁料闊	圓料直徑	方料闊
15mm~500mm	105mm~1000mm	15mm~800mm	15mm~300mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫記錄，如需詳細(xì)規(guī)格參數(shù)請(qǐng)另行咨詢。

元素	碳C	鉻Cr	錳Mn	硅Si	鉬Mo	鎳Ni
含量	0.37	2.0	1.4	0.3	0.20	1.00

瑞典一勝百618HH模具鋼材|618 HH模具鋼專業(yè)供應(yīng)商 - 德松模具鋼

618 HH

在線客服

客服電話
