午夜福利插逼网大吊网,久久精品中文闷骚内射,国产色情a v久久无码免费网站

德松熱作模具鋼

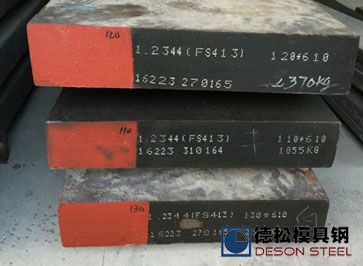

撫鋼FS413

品牌：	撫順特鋼
原產(chǎn)地：	中國內(nèi)地
規(guī) 格：	方圓扁
材質(zhì)等級：	國標(biāo)AAA級
加工工藝：	高爐淬純
化學(xué)成分：	詳見鋼料成分表
常規(guī)應(yīng)用：	熱作模具\|壓鑄模具

詳細(xì)信息
鋼料規(guī)格
鋼料成分

德松模具鋼代理撫順特鋼FS413熱作模具鋼屬于空冷淬硬鋼，具有熱處理變形小的優(yōu)點等優(yōu)特點，也叫FS418模具鋼，該鋼是參考德標(biāo)1.2344熱作模具鋼煉造而成，中國GB標(biāo)準(zhǔn)名稱為：4Cr5MoVSiV1模具鋼，撫鋼FS413模具鋼可以用來替代要求不高的進(jìn)口H13模具鋼和1.2344模具鋼，但是各項特性無法完全替代進(jìn)口材料。撫鋼1.2344模具鋼主要用于制造鋁鑄件用的壓鑄模，熱擠壓模、穿孔用的工具、芯棒、壓機(jī)鍛模、塑料模等。
FS413模具鋼屬于通用型熱作模具鋼，該鋼具有良好的韌性和較好的熱強(qiáng)性、熱疲勞性能和一定的耐磨性。屬于空冷淬硬鋼，具有熱處理變形小的優(yōu)點。FS413模具鋼除上述用途外，還廣泛應(yīng)用于鋁、銅及其合金的壓鑄模具。
德松模具鋼交貨狀態(tài)為退火態(tài)交貨，硬度≤235HB，或按照客戶要求交貨。

處理加工與物理參數(shù)：
密度(kg/m3):7.8×103 / 彈性模量E(Mpa):210×103

鋼的臨界溫度
臨界點	A_c1	A_c3	M_s	M_f
溫度(近似值)/℃	845	870	270	105

線(膨)脹系數(shù)
溫度/℃	20-100	20-200	20-300	20--400	20-500	20-600	20-700
線(膨)脹系數(shù)/℃^-1，×10^-6	9.1	10.3	11.5	12.2	12.8	13.3	13.5

鋼的熱導(dǎo)率
溫度/℃	25	350	700
熱導(dǎo)率λ/W·(m·K)^-1	25.5	27.6	30.3

熱處理工藝
項目	加熱溫度/℃	冷卻方式	硬度
退火	750～800	≤20℃/h慢冷到500℃,空冷	≤229HB
淬火	1020～1050	油冷或空氣或鹽浴	56-58HRC
回火	530～600	空冷	45-50HRC

扁料厚	扁料闊	圓料直徑
10mm~800mm	50mm~1200mm	10mm~1000mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫記錄，如需詳細(xì)規(guī)格參數(shù)請另行咨詢。

元素	碳C	硅Si	錳Mn	鉻Cr	鉬Mo	釩V
含量	0.40	1.00	0.30	5.2	1.40	1.0

撫順特鋼FS413FS418模具鋼||國產(chǎn)1.2344模具鋼材 - 德松模具鋼

撫鋼FS413

在線客服

客服電話
