亚洲AV无码免在线观看玉蒲团,又大jizz又粗又硬又爽又黄毛片视频 ,日本少妇AA一级特黄大片

瑞典進(jìn)口冷作模具鋼

德松模具鋼材有限公司 > 模具鋼材 > 冷作模具鋼 > 瑞典進(jìn)口冷作模具鋼 >

DF-2模具鋼

品牌：	一勝百\|(zhì)UDDEHOLM
原產(chǎn)地：	瑞典
規(guī) 格：	詳見(jiàn)說(shuō)明
材質(zhì)等級(jí)：	AAA級(jí)
加工工藝：	專利工藝
化學(xué)成分：	詳見(jiàn)鋼材成分
常規(guī)應(yīng)用：	彎曲模/拉伸模

詳細(xì)信息
鋼料規(guī)格
鋼料成分

由瑞典UDDEHOLM生產(chǎn)的DF-2模具鋼適用于多種冷加工應(yīng)用，他是一種通用油淬工具鋼，其特性包括良好的機(jī)加工性能，淬火時(shí)良好的尺寸穩(wěn)定性，淬火或及回火后表面高硬度高，且兼具一定的韌性，這些特性使其在生產(chǎn)時(shí)有良好的使用壽命及經(jīng)濟(jì)效益。DF-2模具鋼在UDDEHOLM原廠的牌號(hào)為ARNE模具鋼，一勝百ASSAB代理后更名為DF2模具鋼，原廠鋼料成分無(wú)加減，性能更接近原廠指導(dǎo)資料所闡述的性能。

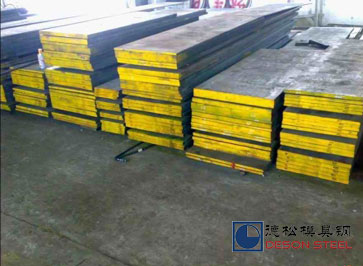

德松模具鋼材有限公司能提供DF-2多種供貨形式，包括熱軋，預(yù)加工，精加工和精磨，還能提供空心棒材。德松交貨交貨狀態(tài)為軟性退火至230 HB，色標(biāo)為黃色。
DF2模具鋼主要適用于：
◎ 沖裁、沖孔、穿孔、裁剪切、修邊、削邊；
◎ 短冷剪、鍛件的切斷和修邊；
◎ 彎曲、拉伸、深拉、邊軋、成形、卷邊；
◎ 旋壓成形小壓印模具；
◎ 量規(guī)、量具車床頂針、導(dǎo)套、頂桿；
◎ 中小型鉆頭和螺絲攻、絲錐小齒輪、活塞、噴嘴、凸輪等；

加工處理：
軟性退火：保護(hù)氣氛下加熱至780℃。以15℃/小時(shí)隨爐冷卻至650℃，后空冷。
去應(yīng)力：粗加工后，工件應(yīng)加熱至650℃，保溫2小時(shí)。緩冷至500℃，后空冷。
淬火：預(yù)熱溫度: 600 - 700℃奧氏體化溫度: 790 - 850℃。
淬火介質(zhì)：溫油約80℃，180 - 225℃的分級(jí)淬火爐或流動(dòng)粒子爐，后空冷。注意工件溫度達(dá)到50 - 70℃后立即回火。
回火：參照回火曲線圖根據(jù)硬度要求選擇回火溫度。至少回火兩次且中間須冷至室溫。180℃為最低回火溫度。最少保溫時(shí)間是2小時(shí)。
焊接：通常工具鋼焊后有開裂的風(fēng)險(xiǎn)。如果必須進(jìn)行焊接，需采取適當(dāng)?shù)谋Ｗo(hù)措施，如準(zhǔn)備合適的坡口；選擇填充材料、預(yù)熱、焊接工藝實(shí)施、焊后熱處理、才能確保良好的焊接效果。如果工件有拋光或皮紋要求時(shí)，焊接必須要選用成分相匹配的焊條。
深冷處理：淬火后工件應(yīng)該在-70至-80℃間立刻進(jìn)行深冷處理, 保溫3 - 4小時(shí), 隨后回火或時(shí)效。深冷處理會(huì)提高模具的硬度1 - 3HRC。深冷時(shí)應(yīng)避免復(fù)雜的外形以防止開裂產(chǎn)生。
時(shí)效處理：淬火后在110 - 140℃進(jìn)行時(shí)效處理。保溫 25- 100 小時(shí)以替代回火。
每日鋼料推薦：420模具鋼

扁料厚	扁料闊	圓料直徑	方料闊
15mm~500mm	105mm~1000mm	15mm~800mm	15mm~300mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫(kù)記錄，如需詳細(xì)規(guī)格參數(shù)請(qǐng)另行咨詢。

元素	碳C	鉻Cr	錳Mn	鎢W	鉬Mo	釩V
含量	1.2	0.6	1.0	0.5	\	0.12

瑞典進(jìn)口DF2|ARNE模具鋼一勝百DF-2模具鋼供應(yīng)商 -德松模具鋼

DF-2模具鋼

在線客服

客服電話
