人与拘一级A片免费看,欧美XXXXX做受VR

美國芬可樂粉末高速鋼

德松模具鋼材有限公司 > 模具鋼材 > 粉末高速鋼 > 美國芬可樂粉末高速鋼 >

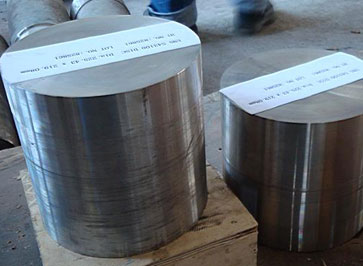

M35

品牌：	芬可樂Finkl
原產(chǎn)地：	美國
規(guī) 格：	詳見詳細(xì)信息欄
材質(zhì)等級：	AAA級
加工工藝：	專利冶煉工藝
化學(xué)成分：	詳見鋼料成分欄
常規(guī)應(yīng)用：	冷作模具\|高檔刀具

詳細(xì)信息
鋼料規(guī)格
鋼料成分

德松模具鋼由美國進口的Finkl芬可樂M35高速鋼，屬于含鈷鎢合金高速工具鋼類，具有非常高的硬度，是制作沖頭和刀具的理想材料， M35高速鋼在國內(nèi)外使用率非常高，是一款通用型的高速鋼。通過適當(dāng)?shù)臒崽幚恚傻玫接捕?7-70HRC。它具有高紅硬性和高耐磨性，韌性和抗彎強度均不低于普通型高速鋼，可克服模具刃口塌陷和崩裂等早期損壞。
芬可樂Finkl M35高速鋼被廣泛應(yīng)用在制造強力切割用耐磨耐沖擊的各種工具、高級沖模、螺絲模、冷鍛模、需要韌性及形狀復(fù)雜工具、鉸刀、銑刀、鐵頭、沖頭、高硬鋸條等。
其他地區(qū)類似牌號(性能不可完全替代)：
JIS:SKH55高速鋼與SKH58高速鋼；
日立HITACHI:YXM4高速鋼；
大同DAIDO:MH55高速鋼；
德國葛利茲1.3243高速鋼；
奧地利百祿:S705高速鋼 ；
中國:W6Mo5Cr4V2Co5高速鋼；
德松公司交貨狀態(tài)為退火狀態(tài)交貨，或退火后再經(jīng)其他加工方法加工后交貨，具體要求應(yīng)在合同注明。

加工處理：
鍛造：芬可樂M35高速鋼的合金元素含量高達(dá)22%高出M2高速鋼30%，鍛造好有一定的難度，要像鍛造M42高速鋼那樣小心謹(jǐn)慎。充分預(yù)熱，加熱溫度為1120-1150℃，始鍛溫度1000-1050℃，終鍛溫度≥900℃，鍛造后要緩慢冷卻并及時退火，防止開裂現(xiàn)象。
退火：鍛后趁熱裝箱退火效果較佳，如果無此條件也可以冷至室溫再裝。其退火工藝為500℃以下入爐，840-860℃X4/5小時，爐冷至500℃以下出爐，在退火箱中緩冷。退火后硬度≤255HB。
等溫退火：840-860℃X3-4h→720-740℃X3h→500℃出爐空冷。為了防止氧化脫碳，退火時要加強防護，最方便的方法是向退貨箱內(nèi)撒一點干燥的鋸木屑，這樣既干凈，又能起到保護的作用。
淬火回火：
① 采用兩次預(yù)熱：600℃/860℃，每次預(yù)熱時間是加熱時間的2倍；
② 淬火加熱多數(shù)一般取10-12s/mm；
③ 采用分級淬火：600℃-260-280℃-空冷，分級時間同高溫加熱時間；
④ M35高速鋼的二次硬化溫度在530-540℃左右，回火后硬度可達(dá)到≥68HRC，但工廠的實際生產(chǎn)中不希望刀具硬度超過68HRC，故多采用常規(guī)回火；
⑤ 硬度均系平磨后在平面上所測三點硬度的平均值。M35高速鋼最佳的淬火溫度在1215-1225℃之間，因為在此區(qū)間淬火晶粒號在10.5-10號，適用于通用刀具；硬度在67-67.5HRC，滿足高性能高速鋼高硬度、高強度、高耐磨性的基本要求。
⑥ 1190℃以下低溫淬火適用冷作模具和低俗慢切削刀具。
⑦ 1230℃以上高溫淬火適用于要求紅硬性特高的簡單刀具如車刀等。至于1230℃以上淬火可能會導(dǎo)致過熱，注意掌握適度，有些刀具是過熱才經(jīng)久耐用。

扁料厚	扁料闊	圓料直徑	方料
10mm~60mm	50mm~300mm	10mm~200mm	19mm-60mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫記錄，如需詳細(xì)規(guī)格參數(shù)請另行咨詢。

元素	碳C	硅Si	錳Mn	鉻Cr	鉬Mo	釩V	鎢W	鈷Co
含量	0.92	0.40	0.40	4.0	5.0	1.9	6.5	5.0

芬可樂M35工具鋼|美國進口M35高速鋼專業(yè)供應(yīng)商 - 德松模具鋼

M35

在線客服

客服電話
